配管、機械固定用ブロック
アングルベース Backup20200430
長さ 150~300mm / 高さ 100~300mm
アングルベース Backup20200430
長さ 150~300mm / 高さ 100~300mm
重量機器の固定、各種架台・配管支持等で使用していただいております。
製品特徴
-
Feature 01
タイガーベースタイプ・ダクターベースタイプと用途に合わせて種類豊富に制作可能
-
Feature 02
高さ違いで交差配管にもおすすめ！
-
Feature 03
重量機器の固定も可能
規格・仕様
アングルベース タイガータイプ（*は受注生産品です）
| タイガータイプ | 製品規格 | |||||||
|---|---|---|---|---|---|---|---|---|
| アルミアルマイト加工 | ||||||||
| M10 | M12 | 長さ(mm) | 高さ(mm) | 上部巾(mm) | 下部巾(mm) | 重さ(kg) | 資料 | |
| AG150 -100 |
- | 150 | 100 | 130 | 150 | 4 | ||
| AG 200-100 |
*XAG 200-100 |
200 | 170 | 200 | 8 | |||
| *AG200 -150 |
*XAG 200-150 |
150 | 11 | |||||
| *AG200 -200 |
*XAG 200-200 |
200 | 14 | |||||
| *AG300 -250 |
*XAG 300-250 |
300 | 250 | 240 | 300 | 41 | ||
| *AG300 -300 |
*XAG 300-300 |
300 | 50 | |||||
アングルベース ダクタータイプ（*は受注生産品です）
| ダクタータイプ | 製品規格 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 溶融亜鉛メッキ鋼板 | アルミアルマイト加工 | どぶ付きメッキ | ステンレス(304) | 長さ(mm) | 高さ(mm) | 上部巾(mm) | 下部巾(mm) | 重さ(kg) | 資料 | |
| *AGDS 200-100 |
*AGDA 200-100 |
*AGDV 200-100 |
*AGDM 200-100 |
200 | 100 | 170 | 200 | 8 | ||
| *AGDS 200-150 |
*AGDA 200-150 |
*AGDV 200-150 |
*AGDM 200-150 |
150 | 11 | |||||
| *AGDS 200-200 |
*AGDA 200-200 |
*AGDV 200-200 |
*AGDM 200-200 |
200 | 14 | |||||
| *AGDS 300-250 |
*AGDA 300-250 |
*AGDV 300-250 |
*AGDM 300-250 |
300 | 250 | 240 | 300 | 41 | ||
| *AGDS 300-300 |
*AGDA 300-300 |
*AGDV 300-300 |
*AGDM 300-300 |
300 | 50 | |||||
アングルベース ハンガータイプ（*は受注生産品です）
| ハンガータイプ | 製品規格 | |||||
|---|---|---|---|---|---|---|
| ステンレス(304) | 長さ(mm) | 高さ(mm) | 上部巾(mm) | 下部巾(mm) | 重さ(kg) | 資料 |
| *AGHM 200-100 |
200 | 100 | 170 | 200 | 8 | |
用途
- ポンプ
- ルームエアコン
- 給湯ボイラー
- 屋外広告
- 空調機器
- 送風機
- 産業機器の取付台
- 空調配管
- 給排水配管
- ダクト配管
- パッケージエアコン
関連商品

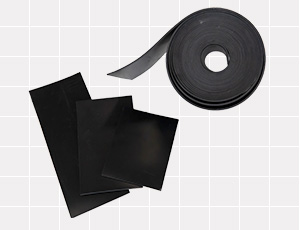

ベースマット
天然ゴム・合成ゴムタイプがございます。
屋上に塗膜防水処理が施され、ブロックを直接設置できない場合にご使用ください。
両面テープ付きもご用意しております。
任意のサイズ（1m×1m以内）の加工承ります。
